히오키 3280-10F 클램프 후크메타, 초보자 사용법 완강! (전류 측정 쉽게 끝내기)
반응형
'히오키 3280-10F 후크메타'. 이름만 들어도 어렵게 느껴지시나요? 걱정하지 마세요! 이 도구는 전기선을 자르지 않고도 그 안에 전기가 얼마나 흐르는지(전류)를 간편하게 측정할 수 있는 기기입니다. 마치 집게로 전선을 '탁' 하고 물기만 하면 숫자가 뜨는 아주 유용한 도구죠. 전기 초보자도 쉽게 따라 할 수 있도록 친절하고 상세하게 설명해 드립니다.

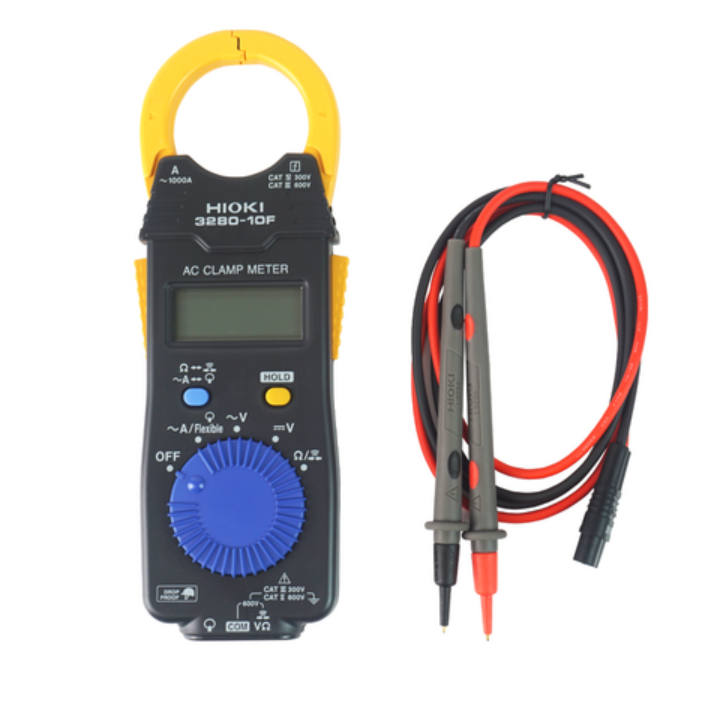

1. 히오키 3280-10F, 어떤 기기인가요?
히오키 3280-10F는 전선을 자르지 않고도 교류(AC) 전류를 측정할 수 있는 클램프 미터입니다. 전기 설비 점검, 가전제품 테스트, 산업 현장 등에서 널리 활용되며, 전류 외에도 전압, 저항 측정 기능을 함께 제공합니다. 다용도 멀티 테스터 역할까지 가능하죠. 간단한 조작만으로 정밀한 전기 측정이 가능한 것이 큰 장점입니다.
2. 핵심 부위 설명
히오키 3280-10F를 제대로 사용하려면 각 부위의 기능을 이해하는 것이 중요합니다. 주요 부위는 다음과 같습니다:
- 집게 (클램프): 전선을 물어서 전류를 측정하는 메인 부분입니다.
- LCD 디스플레이: 측정값이 표시되는 화면입니다.
- 로터리 스위치 (다이얼): 전류, 전압, 저항 중 어떤 항목을 측정할지 선택합니다.
- HOLD 버튼: 측정값을 고정하여 읽기 쉽게 도와줍니다.
- 측정 리드 (테스트 프로브): 전압 또는 저항 측정 시 사용하는 빨간색, 검은색 리드선입니다.
3. 초간단 사용 방법
3.1. 준비하기
기기를 안전하게 사용하려면 먼저 아래 항목을 확인하세요.
- 배터리 상태 확인: LCD 화면이 정상적으로 작동하는지 확인합니다.
- 측정 리드 연결: 전압 및 저항 측정 시, 검은색 리드는 'COM'에, 빨간색 리드는 'VΩ'에 연결하세요.
- 다이얼 설정:
- 전류: A~ 또는 ACA
- 전압: V~ 또는 V=
- 저항: Ω
3.2. 전류(A) 측정하기
- 클램프를 벌려 전선 하나만 물립니다. 이때 반드시 한 가닥만 측정해야 정확한 값이 나옵니다.
- 집게로 전선을 고정한 후 LCD 화면의 숫자를 확인합니다.
- 숫자가 흔들릴 경우 HOLD 버튼을 눌러 값을 고정하세요.
3.3. 전압 및 저항 측정하기
- 다이얼을 V~, V=, 또는 Ω에 맞춥니다.
- 전압: 콘센트 또는 회로에 리드선을 연결합니다.
- 저항: 전기 흐름이 없는 상태에서 부품 양쪽에 리드선을 대주세요.
- LCD 화면에 표시되는 값을 읽습니다.
4. 반드시 지켜야 할 안전 수칙
전기 측정은 항상 위험을 수반하므로 다음 수칙은 절대적으로 지켜야 합니다.
- 맨손 금지: 반드시 절연 장갑을 착용하세요.
- 젖은 손 사용 금지: 감전 위험이 있습니다.
- 기기 허용 범위 확인: 최대 전압/전류 범위 내에서만 사용하세요.
- 측정 전 다이얼 재확인: 잘못된 설정은 고장의 원인이 됩니다.
- 모르면 전문가에게 문의: 확실하지 않다면 전문가의 도움을 받으세요.
